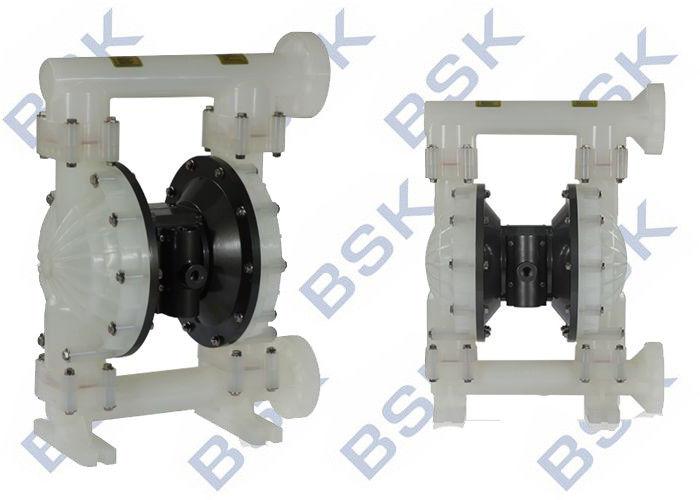

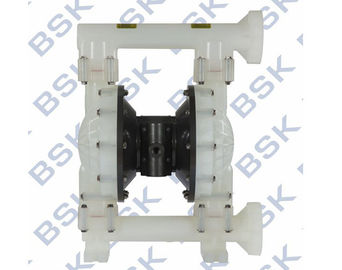

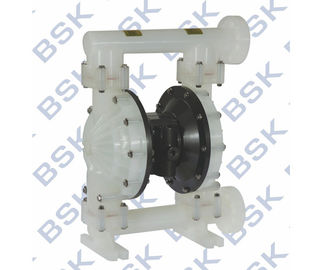

A bomba de diafragma de BSK oferece a entrega do volume alto mesmo na baixa pressão de ar e em uma escala da estrada de b das opções da compatibilidade material disponíveis. Refira o modelo e a carta da opção. A bomba de BSK é fornecida com o motor de ar modularized e a seção fluida.

A bomba de diafragma pneumática gera alternadamente a pressão fluida da entrada e a pressão fluida positiva na câmara fluida usando a diferença da pressão na câmara de ar. A válvula de bola pode assegurar o fluxo dianteiro do líquido.

O ciclismo da bomba começará como a pressão de ar é aplicada e continuará a bombear e prosseguir com a procura. Construirá e manterá a linha pres - certos e parará de dar um ciclo uma vez que a linha máxima pressão é alcançada (dis - dispositivo pensing fechado) e recomeçará bombear como necessário.

Exigências para o ar e a lubrificação

PRESSÃO DE AR EXCESSIVA. Pode causar dano, os ferimentos pessoais ou os danos materiais da bomba.

• Um filtro capaz de filtrar para fora partículas de 50 mícrons maiores deve ser usado no suprimento de ar. Não há nenhuma lubrificação exigida a não ser o lubrificante do anel de “O” que é aplicado durante o conjunto ou o reparo.
• Se o ar lubrificado esta presente, certifique-se de que é compatível com os anéis e selos de “O” na seção do motor de ar da bomba.

INSTRUÇÕES DE FUNCIONAMENTO

• Nivele sempre a bomba com um solvente compatível com o material que está sendo bombeado se o material que está sendo bombeado é sujeito a “se estabelecer” quando não no uso por um período de tempo.
• Desligue o suprimento de ar da bomba se é ser inativa por algumas horas.
• O volume material da tomada é governado não somente pelo suprimento de ar mas igualmente pela fonte material disponível na entrada. A tubulação da fonte material não deve ser demasiado pequena ou restritiva. Seja certo não usar a mangueira que pôde desmoronar.
• Quando a bomba de diafragma é usada em um forçado - alimente (a situação da entrada inundada), ele está recomendado que de “uma válvula verificação” esteja instalada na entrada de ar.
• Fixe os pés da bomba de diafragma a uma superfície apropriada para segurar contra dano pela vibração.

Dimensões da instalação:

Desmontagem das partes na seção fluida
