Detalhes do produto:
Condições de Pagamento e Envio:
|
| Produto: | Bomba de diafragma pneumática | Pressão máxima da tomada: | 0.69Mpa |
|---|---|---|---|
| Limites da temperatura: | 32° - 175°F | Nível de ruído: | <70dB |
| Nome: | Bomba de diafragma do polipropileno | Aplicação: | Transtorte líquido corrosivo |
| Caudal: | 0-20m3/h | Material do diafragma: | Teflon |
| Cabeça: | 30m | ||
| Destacar: | 1/4" bomba de diafragma do polipropileno,bomba de diafragma do polipropileno 70db |
||

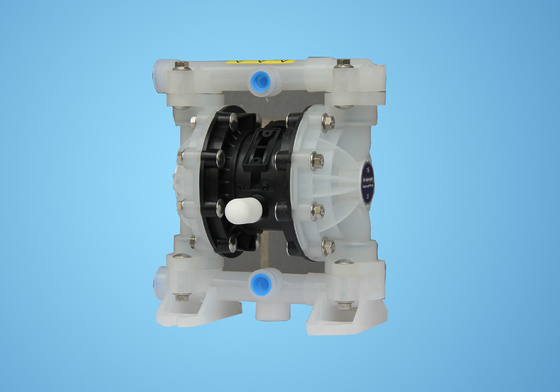

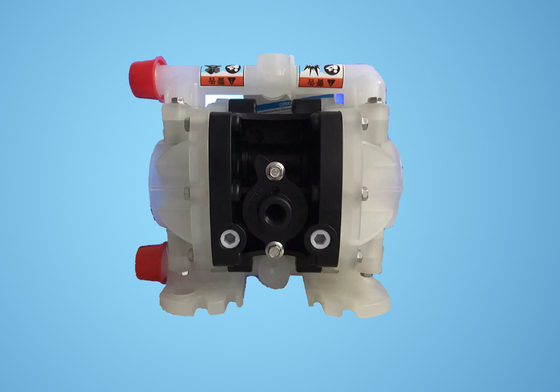

1/4" bomba de diafragma pneumática para o transtorte líquido corrosivo
Bomba de diafragma de baixo nível de ruído do polipropileno para a corrosão solvente química
Introdução da bomba de diafragma do polipropileno
Bomba de diafragma do ar (igualmente saiba como uma bomba de membrana, a bomba de diafragma dobro pneumática (AOOD) ou a bomba de diafragma pneumática) que usa uma combinação das válvulas de borracha, termoplásticos ou o diafragma e apropriadas reciprocando da ação um ou outro lado do diafragma (válvula de verificação, válvulas de borboleta, válvulas de aleta, ou algum outro formulário de válvulas cortadas) para bombear um líquido.
Especificação da bomba de diafragma do polipropileno:
1/4" & 1/2” & 1" &1.5” & 2" & 3"
Bomba de diafragma do ar
1. Nenhum escapamento
2. Bom desempenho de escorvamento automático
3. Transportando vários meios
| Artigo | Descrição | Unidade | Figura da referência |
| 1 | BOMBA de ar do TAMANHO | POLEGADA | 0,25 |
| 2 | Caudal máximo | 1/Min | 27 |
| 3 | Elevador máximo | M | 70 |
| 4 | Pressão máxima da tomada | Mpa | 0,69 |
| 5 | Tamanho de partícula máximo | milímetro | 3 |
| 6 | Peso | quilograma | 2,3 |
| 7 | Nível de ruído | DB | <70 |
BG06 X X - X X X - X (seleção modelo)
Formulário da boca da tubulação: A-BSP B-NPT (F) C-flange
Material do diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene
Material da bola: 9 - Santoprene H – Hytre T – PTFE A - acetal
Material de assento da bola: P/K – polipropileno/Kynoar SS – de aço inoxidável
Material da bomba: SS – AL de aço inoxidável – liga de alumínio CI do aço carbono P/K – polipropileno/Kynoar
A temperatura aplicada máxima limita (o material do diafragma/bola/selo)
Acetal ···············································40°- 150°F (4,4 - 65.5°C)
Santoprene·········································- 40° - 225°F (- 40° - 107.2°C) ·················································40° - 220°F (4.4° - 104°C) Nitrilo···················································10° - 180°F (- 12° - 82°C) Viton······················································- 40° - 350°F (- 40°-176.6°C) Hytrel·····················································- 20°-150°F (- 12° - 93°C) Kynar······················································10°-200°F (- 28.9° - 65.5°C) Polipropileno···········································32° - 175°F (0-79.4°C)
Uso do produto
1. Manteiga de amendoim da bomba, kimchi, batatas trituradas, salsicha vermelha pequena, polpa da maçã do doce, chocolate, etc.
2. Pintura, goma, e pigmento de bombeamento.
3, esparadrapos e colagem, todos os tipos podem ser bombeados.
4, uma variedade de telhas, porcelana, tijolos e esmalte da cerâmica.
5. Depois que o poço de petróleo é furado, bombeie o sedimento e reboque-o.
6. Vários emulsões e enchimentos da bomba.
7. Bombeando todos os tipos da idade.
8. Use a bomba como o petroleiro, e a barca cancela o tanque para absorver a idade.
9, lúpulos e pasta fermentada do pó, xarope, açúcar denso.
10. Água de bombeamento das minas, dos túneis, dos túneis, da redução, e da escória. O cimento de bombeamento reboca e almofariz.
11, uma variedade de polpa de borracha.
12. Vários abrasivos, corrosivos, petróleo e lama, graxa de limpeza e recipientes gerais.
13, uma variedade de líquidos altamente tóxicos, inflamáveis, temporários.
Dimensões da instalação:
a) Primeiramente, tome a bomba fora do sistema de encanamento e drene os materiais na bomba. b) coloca a bomba em um ambiente de trabalho limpo. c) remove a tubulação da tomada da água (1) da bomba, e remove então as bolas (2), os copos de O (3) e (47) e as juntas articuladas (4) da extremidade superior do tampão líquido (5) por sua vez. Então, lugar a bomba de cabeça para baixo e para remover a tubulação de entrada da água (11) para remover os copos do anel-O (3) e (47), assentos da bola (4) e assentos da bola (2) do tampão líquido (5). d) afrouxa os parafusos em torno das duas tampas líquidas e remove a tampa líquida (5). e) afrouxa os parafusos do diafragma (10) e remove as arruelas do diafragma (7), (8) e o diafragma (6) de ambas as extremidades. O selo do bordo (25) pode ser substituído removendo a haste do diafragma (23). f) afrouxa o parafuso (39) primeiramente, e remove então o alojamento de válvula do ar (38), o defletor do vento (42), selando a gaxeta (40) e (41). g) remove a folha da válvula (36) e a placa da válvula (37) da luva da válvula de ar (38).
h) Remova a braçadeira (29), remova a tampa de extremidade do limite (31) de ambas as extremidades da luva da válvula de ar (38), e substitua o copo (30) como necessário. i) após ter empurrado o elemento da válvula (35) fora da luva da válvula de ar (38) à mão, o bordo que embala (33) pode ser verificado. j) primeiramente afrouxa os 4 parafusos (16) esse reparo a cabeça de cilindro, a seguir remove as cabeças de cilindro (14) e (18) em ambas as extremidades, e remove a tampa do anel-O (17). k) remove a gaxeta de selagem (19) do sulco do alojamento de motor (15). l) ejeta a haste de guia (22) e a haste do disparador (45) do alojamento de motor (15), e substitui o bordo que embala (20) na haste do disparador ou no anel-O (44) na haste de guia. Desde que as etapas do conjunto e as etapas da desmontagem da bomba de diafragma são incompatíveis, pague por favor a atenção aos seguintes pontos durante o processo de conjunto: 1) Todos os elementos de selagem e suas peças do contato devem ser revestidos com o óleo de lubrificação. 2) Antes de usar, para verificar por favor com cuidado todos os elementos de selagem para ver se há dano, tal como dano de superfície. Se é danificado, substitua-o com um novo. 3) O sentido do bordo da embalagem do tipo do bordo (20) (, 25), (33) será consistente com o sentido mostrado na figura. 4) Os parafusos na tampa líquida serão apertados diagonalmente para conseguir o melhor efeito de selagem.
Pesquisa de defeitos 1. Algum líquido é descarregado do porto de exaustão com o fluxo de ar. Verifique o diafragma para ver se há dano. Verifique os parafusos do diafragma para ver se há a frouxidão 2. Verifique se a conexão de tubulação da sução esteja selada bem. Verifique se a conexão entre a tubulação de sução e o coletor de admissão esteja selada bem. Verifique o anel-O entre o coletor de admissão e o tampão líquido. Verifique se os parafusos do diafragma estejam fracos. Verifique se o suprimento de ar esteja estável quando a saída da bomba for baixa.
Verifique se a entrada/tomada esteja obstruída. Verifique a tensão do ar do conector da conexão do coletor de admissão. A bola da verificação não é colada no assento de válvula ou a bola não é fixada corretamente. 4. Quando não há nenhum movimento reciprocando, o ar está descarregado do porto de exaustão. Verifique o anel do selo (33) no carretel (35). Verifique o anel do selo (20) na alavanca do disparador (45). Verifique o anel do selo (25) na haste de conexão do diafragma
