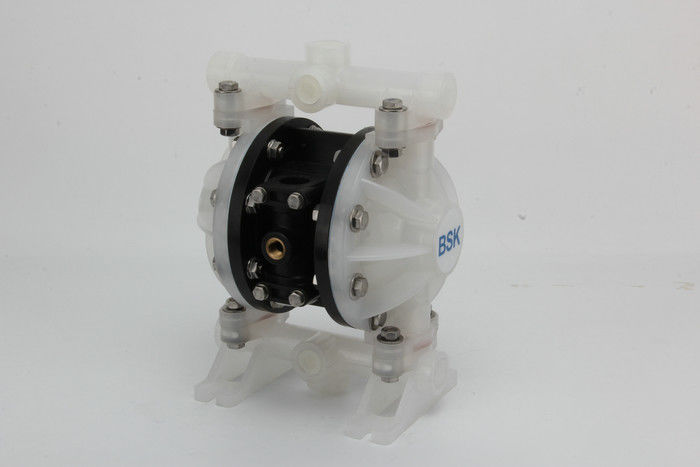

Desempenho da escorva do auto da bomba de diafragma do polipropileno do volume alto bom

Desempenho da escorva do auto da bomba de diafragma do polipropileno do volume alto bom

Bomba de diafragma do polipropileno

(igualmente saiba como uma bomba de membrana, a bomba de diafragma dobro pneumática (AOOD) ou a bomba de diafragma pneumática) esse usos uma combinação da ação das válvulas reciprocando da borracha, as termoplásticos ou o teflondiaphragm e as apropriadas um ou outro lado do diafragma (válvula de verificação, válvulas de borboleta, válvulas de aleta, ou algum outro formulário de válvulas cortadas) bombear um líquido.

Aplicação da bomba de diafragma do polipropileno

1, líquido venenoso, combustível e volatilizable.
2, ácido forte, líquidos fortes do alcaloide com corrosão
3, o caminhão de petroleiro, planta do bilk, carga e descarregam dos produtos petrolíferos
4, salmoura, polpa do fruto, trituraram batatas, chocolates, etc.
5, pintura, borracha, pigmento e esparadrapos
6, vária polpa cerâmica, reboco, almofariz e pasta
7, vário látex, solventes orgânicos, enchendo
8, descascando do portador do óleo (água suja da bomba e óleo residual)
9, lúpulo comum, pasta fina do poder do fermento, xarope e melaço
10, líquido especial

Descrição geral

A bomba de diafragma oferece a entrega do volume alto mesmo na baixa pressão de ar e em uma escala da estrada de b das opções da compatibilidade material disponíveis. Refira o modelo e a carta da opção. A bomba é fornecida com o motor de ar modularized e a seção fluida.

A bomba de diafragma pneumática gera alternadamente a pressão fluida da entrada e a pressão fluida positiva na câmara fluida usando a diferença da pressão na câmara de ar. A válvula de bola pode assegurar o fluxo dianteiro do líquido.

O ciclismo da bomba começará como a pressão de ar é aplicada e continuará a bombear e prosseguir com a procura. Construirá e manterá a linha pres - certos e parará de dar um ciclo uma vez que a linha máxima pressão é alcançada (dis - dispositivo pensing fechado) e recomeçará bombear como necessário.

DESMONTAGEM FLUIDA DA SEÇÃO

• Remova o distribuidor superior e mais baixo (1) e (11).

• Remova a bola (2), o anel de “O” (3) (47) e o assento da bola (4).

• Remova o tampão fluido (5).

    NOTA: Somente os modelos do diafragma usam um diafragma preliminar (6A) e um diafragma alternativo (6). Refira a vista iliary auxiliar na ilustração fluida da seção.

• Remova o parafuso (10), a arruela (9), o diafragma (6A, 6) e a arruela do diafragma (7, 8).
  NOTA: Não risque nem não estrague a superfície da haste do diafragma (de 23).

REMONTAGEM FLUIDA DA SEÇÃO

• Remonte no ordem inversa.

• Limpe e inspecione todas as peças. Substitua as peças gastas ou danificadas com as peças novas como necessário.

• Lubrifique a haste do diafragma (de 23) e 25) Anel de “Y” com graxa.

• Fixe a haste do diafragma (23) com a ferramenta auxiliar da instalação.

• Antes da asseguração final dos parafusos e das porcas, determine por favor se o diafragma (6A, 6) está alinhado com o tampão fluido (5) corretamente para evitar a torção do diafragma.

• Para os modelos usando o diafragma do Teflon: três diafragmas de borracha (6) no lado, que são identificados por meio de AREJAM O LADO de “câmara ar” são montados em face do corpo de bomba.

• Ligue a bomba, verifique a asseguração e a selagem depois que corre por um período de tempo.
