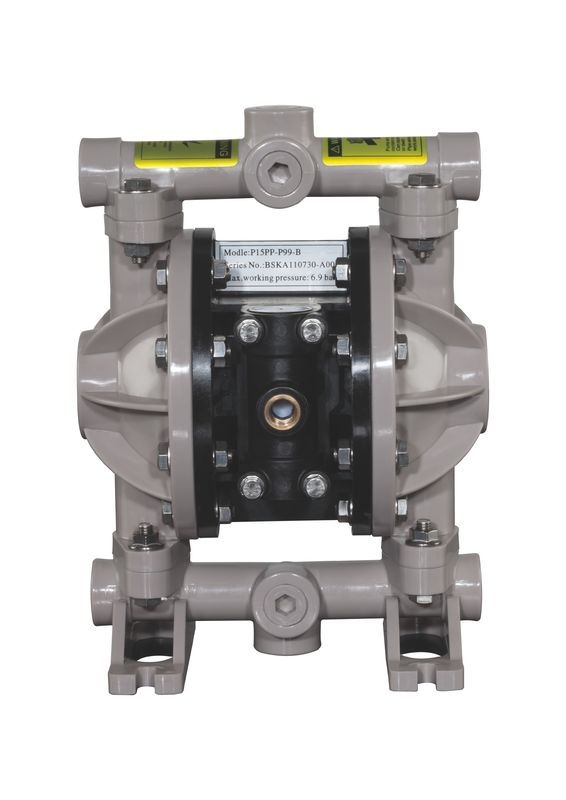

Bomba de diafragma ativa dobro poderosa/bomba de lama dupla 903l/Min do diafragma

Bomba de diafragma ativa dobro poderosa/bomba de lama dupla 903l/Min do diafragma

PORQUE AODD

As bombas dobro pneumáticas de (AODD) do diafragma oferecem um número de vantagens que as fazem perfeitas para uma variedade quase infinita de usos. Bombas de AODD:

• Pode facilmente e eficientemente segurar qualquer coisa da água aos sólidos de 90%
• Ofereça a capacidade para variar a pressão do fluxo e da descarga até 125 libras por polegada quadrada com um ajuste simples do suprimento de ar
• Permita uma bomba de ser usado para aplicações numerosas, eliminando a necessidade para movimentações caras do motor e cálculos críticos da cola
• Pode passar mesmo grandes, sólidos tesoura-sensíveis sem degradação ou acúmulo do calor transferido ao meio bombeado
• Possa correr seco sem dano à bomba
• Pode operar “sistemas por encomenda” sem relevo de pressão caro e contornear acessórios
• Não espumará nem não separará o meio
• Seja capaz de bombear tão lento quanto um galão pelo minuto

Vantagens pneumáticas da bomba de diafragma:

1. Escape à prova de explosões, zero, operação simples.
2. capacidade de avanço em marcha lenta, sução do auto, nenhum controle complexo.
3. diversidade do material, nenhumas peças de gerencio, aplicáveis às várias situações erosivas.
4. o diafragma, a bola e o assento da bola adotam materiais importados com vida útil mais longa.
5. modularização do motor principal da válvula e de ar. Não quebrado, fácil desmontar e reparar

Características do produto

Parâmetros do produto

Uns 80 x X - X X X - X (seleção modelo)

Forme da boca da tubulação: A-BSP B-NPT (F) C-flange

Material do diafragma: 9 – Santoprene H – Hytrel T - PTFE/Santoprene

Material da bola: 9 - Santoprene H – Hytre T – PTFE A - acetal

Material de assento da bola: P/K – polipropileno/Kynoar SS – de aço inoxidável

Material da bomba: SS – AL de aço inoxidável – aço carbono P/K do CI da liga de alumínio – polipropileno/Kynoar

Limites aplicados máximos da temperatura (material do diafragma/bola/selo)

Acetal ···············································40° - 150°F (4,4 - 65.5°C)

Santoprene········································- 40° - 225°F (- 40° - 107.2°C) Teflon···············································40° - 220°F (4.4° - 104°C) nitrilo················································10° - 180°F (- 12° - 82°C) Viton·················································- 40° - 350°F (- 40°-176.6°C) Hytrel···············································- 20°-150°F (- 12° - 93°C) Kynar···············································10°-200°F (- 28.9° - 65.5°C) polipropileno····································32° - 175°F (0-79.4°C)

3"diagrama de fluxo

INSTRUÇÕES DE FUNCIONAMENTO

• Nivele sempre a bomba com um solvente compatível com o material que está sendo bombeado se o material que está sendo bombeado é sujeito a “se estabelecer” quando não no uso por um período de tempo.

• Desligue o suprimento de ar da bomba se é ser inativa por algumas horas.

• O volume material da tomada é governado não somente pelo suprimento de ar mas igualmente pela fonte material disponível na entrada. A tubulação da fonte material não deve ser demasiado pequena ou restritiva. Seja certo não usar a mangueira que pôde desmoronar.

• Quando a bomba de diafragma é usada em um forçado - alimente (a situação da entrada inundada), ele está recomendado que de “uma válvula verificação” esteja instalada na entrada de ar.

• Fixe os pés da bomba de diafragma a uma superfície apropriada para segurar contra dano pela vibração.

Manutenção

• Refira por favor o diagrama esquemático componente nos desenhos de conjunto para olhar acima os números de série e os nomes das peças e para agarrar a informação das peças e do pacote de serviços da manutenção.
•
• As peças de algum BSK são marcadas como “vestir parte”, que podem conduzir à redução rápida do serviço e do tempo ocioso da máquina.
•
• Os jogos do serviço são divididos para prestar serviços de manutenção a duas funções separadas da bomba de diafragma: 1. SEÇÃO DO AR, SEÇÃO DE 2. LÍQUIDOS. O segundo FLUIDO - TION é dividido mais para combinar OPÇÕES típicas do MATERIAL da parte.
•
• Forneça uma superfície de trabalho limpa para proteger as peças moventes internas sensíveis da contaminação da sujeira e do corpo estranho durante a desmontagem e a remontagem do serviço.
•
• Mantenha bons registros da atividade de serviço e inclua a bomba preven dentro - o programa de manutenção tive.
•
• Antes de desmontar, esvazie o material capturado no homem da tomada - ifold girando a bomba de cabeça para baixo para o material do dreno da bomba.
