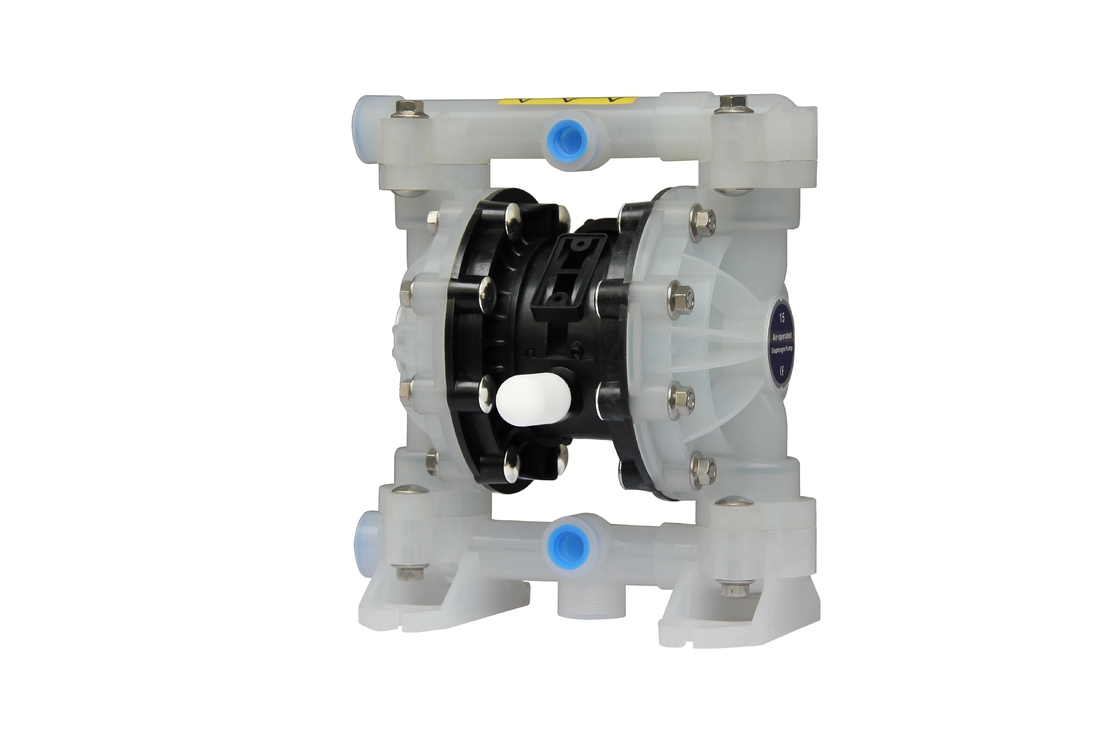

Bomba reciprocando pneumática ácida forte portátil em dois sentidos da bomba de diafragma

Submarino pneumático ativo dobro da bomba de diafragma do polipropileno

Bomba de diafragma do ar

(igualmente saiba como uma bomba de membrana, a bomba de diafragma dobro pneumática (AOOD) ou a bomba de diafragma pneumática) que usar uma combinação das válvulas de borracha, termoplásticos ou o diafragma e apropriadas reciprocando da ação um ou outro lado do diafragma (válvula de verificação, válvulas de borboleta, válvulas de aleta, ou algum outro formulário de válvulas cortadas) para bombear um líquido.

Bomba de diafragma do ar

1. Não escapamento
2. bom desempenho da escorva do auto
3. transporte todos os tipos do meio
4. material: Aço moldado, Alu, SS, PP

Aplicação


A bomba pode sugar o vário ácido forte, o alcaloide e o líquido corrosivo etc.

Descrição geral

A bomba de diafragma oferece a entrega do volume alto mesmo na baixa pressão de ar e em uma escala da estrada de b das opções da compatibilidade material disponíveis. Refira o modelo e a carta da opção. A bomba é fornecida com o motor de ar modularized e a seção fluida.

A bomba de diafragma pneumática gera alternadamente a pressão de líquido da entrada e a pressão fluida positiva na câmara fluida usando a diferença da pressão na câmara de ar. A válvula de bola pode assegurar o fluxo dianteiro do líquido.

A ciclagem da bomba começará como a pressão de ar é aplicada e continuará a bombear e prosseguir com a procura. Construirá e manterá a linha pres - certos e parará de dar um ciclo a linha uma vez máxima pressão é alcançado (dis - dispositivo pensing fechado) e recomeçará bombear porque necessário.

DESMONTAGEM FLUIDA DA SEÇÃO

• Remova o distribuidor superior e mais baixo (1) e (11).

• Remova a bola (2), o anel de “O” (3) (47) e o assento da bola (4).

• Remova o tampão fluido (5).

NOTA: Somente os modelos do diafragma usam um diafragma preliminar (6A) e um diafragma alternativo (6). Refira o iliary auxiliar   vista na ilustração fluida da seção.

• Remova o parafuso (10), a arruela (9), o diafragma (6A, 6) e a arruela do diafragma (7, 8).
  NOTA: Não risque nem não estrague a superfície da haste do diafragma (de 23).

REMONTAGEM FLUIDA DA SEÇÃO

• Remonte no ordem inversa.

• Limpe e inspecione todas as peças. Substitua as peças gastas ou danificadas com as peças novas como necessário.

• Lubrifique a haste do diafragma (de 23) e 25) Anel de “Y” com graxa.

• Fixe a haste do diafragma (23) com a ferramenta auxiliar da instalação.

• Antes da asseguração final dos parafusos e das porcas, determine por favor se o diafragma (6A, 6) está alinhado com o tampão fluido (5) corretamente para evitar a torção do diafragma.

• Para os modelos usando o diafragma: três diafragmas de borracha (6) no lado, que são identificados por meio de AREJAM de “a câmara ar LATERAL” são montados em face do corpo de bomba.

• Ligue a bomba, verifique a asseguração e a selagem depois que corre por um período de tempo.

•
