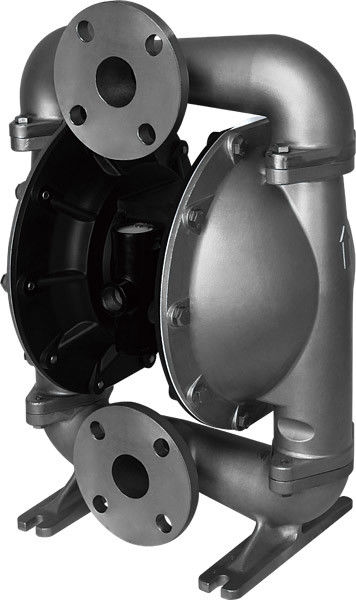

Bomba de diafragma pneumática de alta velocidade para líquidos combustíveis e Volatilizable

Descrição geral

Exigências para o ar e a lubrificação

PRESSÃO DE AR EXCESSIVA. Pode causar dano, os ferimentos pessoais ou os danos materiais da bomba.

• Um filtro capaz de filtrar para fora partículas de 50 mícrons maiores deve ser usado no suprimento de ar. Não há nenhuma lubrificação exigida a não ser o lubrificante do anel de “O” que é aplicado durante o conjunto ou o reparo.
• Se o ar lubrificado esta presente, certifique-se de que é compatível com os anéis e selos de “O” na seção do motor de ar da bomba.

Manutenção

• Refira por favor o diagrama esquemático componente nos desenhos de conjunto para olhar acima os números de série e os nomes das peças e para agarrar a informação das peças e do pacote de serviços da manutenção.
• As peças de algum BSK são marcadas como “vestir parte”, que podem conduzir à redução rápida do serviço e do tempo ocioso da máquina.
• Os jogos do serviço são divididos para prestar serviços de manutenção a duas funções separadas da bomba de diafragma: 1. SEÇÃO DO AR, SEÇÃO DE 2. LÍQUIDOS. O segundo FLUIDO - TION é dividido mais para combinar OPÇÕES típicas do MATERIAL da parte.
• Forneça uma superfície de trabalho limpa para proteger as peças moventes internas sensíveis da contaminação da sujeira e do corpo estranho durante a desmontagem e a remontagem do serviço.
• Mantenha bons registros da atividade de serviço e inclua a bomba preven dentro - o programa de manutenção tive.
• Antes de desmontar, esvazie o material capturado no homem da tomada - ifold girando a bomba de cabeça para baixo para o material do dreno da bomba.

DESMONTAGEM FLUIDA DA SEÇÃO

• Remova o distribuidor superior e mais baixo (1) e (11).
• Remova a bola (2), o anel de “O” (3) (47) e o assento da bola (4).
• Remova o tampão fluido (5).

    NOTA: Somente os modelos do diafragma usam um diafragma preliminar (6A) e um diafragma alternativo (6). Refira a vista iliary auxiliar na ilustração fluida da seção.

• Remova o parafuso (10), a arruela (9), o diafragma (6A, 6) e a arruela do diafragma (7, 8).
  NOTA: Não risque nem não estrague a superfície da haste do diafragma (de 23).

REMONTAGEM FLUIDA DA SEÇÃO

• Remonte no ordem inversa.
• Limpe e inspecione todas as peças. Substitua as peças gastas ou danificadas com as peças novas como necessário.
• Lubrifique a haste do diafragma (de 23) e 25) Anel de “Y” com graxa.
• Fixe a haste do diafragma (23) com a ferramenta auxiliar da instalação.
• Antes da asseguração final dos parafusos e das porcas, determine por favor se o diafragma (6A, 6) está alinhado com o tampão fluido (5) corretamente para evitar a torção do diafragma.
• Para os modelos usando o diafragma do Teflon: três diafragmas de borracha (6) no lado, que são identificados por meio de AREJAM O LADO de “câmara ar” são montados em face do corpo de bomba.
• Ligue a bomba, verifique a asseguração e a selagem depois que corre por um período de tempo
