Areje a bomba de diafragma (igualmente saiba como uma bomba de membrana, a bomba de diafragma dobro pneumática (AOOD) ou a bomba de diafragma pneumática) essa usos uma combinação da ação das válvulas reciprocando da borracha, as termoplásticos ou o teflondiaphragm e as apropriadas um ou outro lado do diafragma (válvula de verificação, válvulas de borboleta, válvulas de aleta, ou algum outro formulário de válvulas cortadas) bombear um líquido.

Descrição do produto:

Especificações

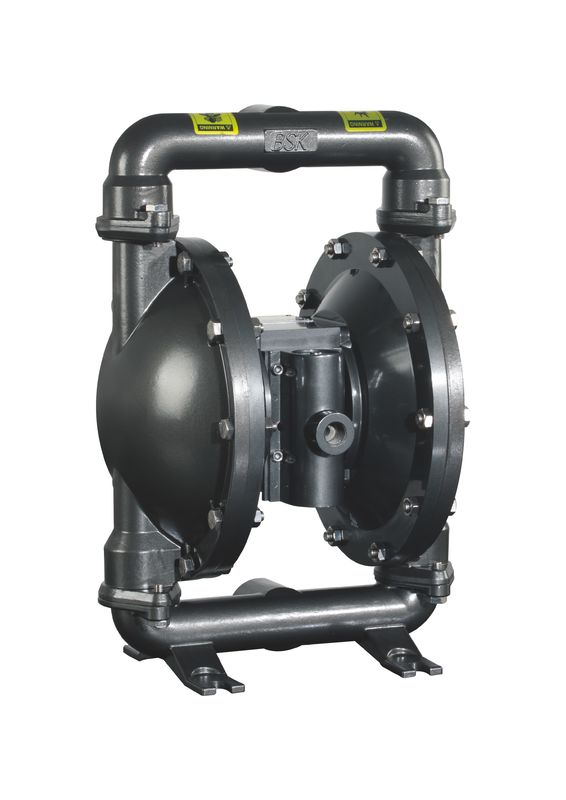

Bomba de diafragma do ar
1. Não escapamento
2. bom desempenho da escorva do auto
3. transporte todos os tipos do meio
4. material: Aço de molde, Alu, SS, PP

Características do produto

2" diagrama de descarga

Operação e manutenção da instalação:

LIDO, COMPREENDA, E SIGA ESTA INFORMAÇÃO PARA EVITAR FERIMENTO E OS DANOS MATERIAIS

Não exceda a pressão de ar máxima da entrada como indicado na placa modelo da bomba.

•  A entrada de ar da bomba é conectada ao suprimento de ar que tem a suficiente capacidade e de que a pressão se conforma às exigências de projeto.
•  O ar comprimido limpo faz para a extensão da vida útil da bomba.
•  Se a linha de abastecimento do ar é uma tubulação dura, a mangueira curto que conecta a bomba e a tubulação pode reduzir a vibração e a torção. (Se recomenda reduzir o pulso no líquido com um uso um tanque do impulso ou amortecedores do líquido.)
•  A tubulação da entrada de ar e o filtro deregulamento devem ser apoiado devido a seu peso. Se a tubulação não é apoiada, pode danificar a bomba.
•  A tubulação da entrada de ar da bomba deve ser instalada com a válvula de regulamento da pressão para assegurar-se de que a pressão de suprimento de ar não exceda a escala especificada.

A pressão do limite especificada no manual não pode ser usada no funcionamento da bomba, se não os ferimentos pessoais, o dano da bomba ou a perda da propriedade levantar-se-ão fora da pressão de ar excessiva.

•  Seja certo que as mangueiras materiais e outros componentes podem com - às pressões fluidas do suporte desenvolvidas por esta bomba. Verifique todas as mangueiras para ver se há dano ou o desgaste. Esteja certo que o dispositivo distribuidor está limpo e na condição de trabalho apropriada.

FAÍSCA ESTÁTICA. Pode causar a explosão tendo por resultado ferimento ou a morte severa. Moeu a bomba e o sistema de bombeamento.

•  As faíscas podem inflamar o material inflamável e os vapores.
•  Fixe a bomba, as conexões e todos os pontos de contato para evitar a vibração e a geração de contato ou de faísca estática.
•  Use a ventilação apropriada.
•  Mantenha inflammables longe do calor, das chamas abertas e das faíscas.
•  Mantenha recipientes fechados quando não no uso.

As descargas da bomba podem conter as impurezas, que podem causar ferimento sério. As descargas podem ser drenadas afastado através da tubulação do estaleiro e em torno do operador.

Mesmo se o diafragma rompe, pode igualmente descarregar o material forçosamente do silencioso da exaustão.

• Quando os materiais perigosos ou inflamáveis são bombeados, as descargas podem ser removidas ao lugar remoto seguro através do encanamento.
• Entre a bomba e o silencioso é usado a relação de 3/8" no furo do mínimo.

PRESSÃO PERIGOSA. Pode conduzir a ferimento ou aos danos materiais sérios. Não preste serviços de manutenção nem não limpe à bomba, às mangueiras ou à válvula distribuidora quando o sistema for pressurizado. Desligue a linha de abastecimento do ar e alivie a pressão do sistema - tem abrindo a válvula ou o dispositivo distribuidor e/ou com cuidado e lentamente afrouxando e removendo a mangueira ou o encanamento da tomada da bomba.

MATERIAIS PERIGOSOS. Podem causar sério dentro - o júri ou os danos materiais. Não tente retornar uma bomba à fábrica ou ao centro de serviço que contém o material perigoso. As práticas de manipulação seguras devem cumprir com as leis locais e nacionais e as exigências do código da segurança.

• Obtenha folhas de dados materiais da segurança em todos os materiais do fornecedor para instruções de manipulação apropriadas.

Perigo da explosão: Alguns modelos, junto com algumas peças que o líquido contacta, são feitos do alumínio, assim que não podem ser postos no uso com trichloroethane, cloreto de metileno ou outros solventes de hidrocarboneto halogenated, se não podem reagir e causar uma explosão.

• Antes do uso com este tipo de solvente, é uma obrigação para inspecionar os tampões fluidos, distribuidores e todas as peças fluidas do contato da bomba viajam de automóvel a fim assegurar a compatibilidade.
• A bomba deve ser colocada perto do produto na medida do possível para encurtar a tubulação de sução e para reduzir na maior medida do possível o número de peças.
• Para estender a vida útil do diafragma, nós devemos colocar a bomba perto do líquido bombeado tanto quanto possível. Quando a pressão de entrada excede 10 pés (3 medidores) da coluna fluida, é necessário instalar um grupo de dispositivos do relevo e do regulamento de pressão para estender a vida útil do diafragma.
• Nós devemos assegurar a selagem de cada adaptador para as tubulações da entrada e da tomada.
•   Todos os prendedores devem ser apertados mais uma vez antes do uso do produto evitar a frouxidão que pode se levantar fora do rastejamento dos componentes do selo e eficazmente impedir o escapamento do líquido ou do ar.

Verifique a compatibilidade química das peças molhadas bomba e a substância que estão sendo bombeados, nivelada ou re - circulado. A compatibilidade química pode mudar com pintura à têmpera - ture e concentração dos produtos químicos dentro das substâncias que estão sendo bombeadas, niveladas ou circuladas. Para a compatibilidade fluida específica, consulte o fabricante químico.

As temperaturas máximas são baseadas no mechani - esforço do cal somente. Determinados produtos químicos reduzirão significativamente a temperatura de funcionamento segura máxima. Consulte o fabricante químico para a compatibilidade e a temperatura químicas lim - seu.

Certifique-se de que todos os operadores deste equipamento estiveram treinados especificamente, agarrado o funcionamento seguro pratica e compreendeu as limitações do equipamento. Sabem vestir o PPE se necessários.

Não use a bomba para o apoio estrutural do sistema tranquilo. Esteja certo que os componentes de sistema estão apoiados corretamente para impedir o esforço na peça da bomba

•   As conexões da sução e da descarga devem ser connec flexível - tions (tais como a mangueira), conduzida não rígida, e devem ser compatíveis com a substância que está sendo bombeada.

É uma obrigação para impedir dano desnecessário à bomba. Se tem que se encontrar quietude por muito tempo, limpe-a por favor completamente após cada uso.

•  O produto deixado na bomba tornar-se-á seco ou pegajoso na bomba, que causará os problemas do diafragma e da válvula antes do começo seguinte. Na temperatura de congelação, é obrigação para esvaziar completamente em qualquer circunstância o depois de uso da bomba.
•  É um modo eficaz em reduzir o tempo ocioso da máquina dos usuários para obter a qualquer hora o conjunto apropriado disponível. A aplicação das peças sobresselentes autênticas de BSK será conducente à extensão da vida do produto e ao jogo do desempenho.

Descrição geral

A bomba de diafragma de BSK oferece a entrega do volume alto mesmo na baixa pressão de ar e em uma escala da estrada de b das opções da compatibilidade material disponíveis. Refira o modelo e a carta da opção. A bomba de BSK é fornecida com o motor de ar modularized e a seção fluida.

A bomba de diafragma pneumática gera alternadamente a pressão fluida da entrada e a pressão fluida positiva na câmara fluida usando a diferença da pressão na câmara de ar. A válvula de bola pode assegurar o fluxo dianteiro do líquido.

O ciclismo da bomba começará como a pressão de ar é aplicada e continuará a bombear e prosseguir com a procura. Construirá e manterá a linha pres - certos e parará de dar um ciclo uma vez que a linha máxima pressão é alcançada (dis - dispositivo pensing fechado) e recomeçará bombear como necessário.

Exigências para o ar e a lubrificação

PRESSÃO DE AR EXCESSIVA. Pode causar dano, os ferimentos pessoais ou os danos materiais da bomba.

• Um filtro capaz de filtrar para fora partículas de 50 mícrons maiores deve ser usado no suprimento de ar. Não há nenhuma lubrificação exigida a não ser o lubrificante do anel de “O” que é aplicado durante o conjunto ou o reparo.
• Se o ar lubrificado esta presente, certifique-se de que é compatível com os anéis e selos de “O” na seção do motor de ar da bomba.

INSTRUÇÕES DE FUNCIONAMENTO

• Nivele sempre a bomba com um solvente compatível com o material que está sendo bombeado se o material que está sendo bombeado é sujeito a “se estabelecer” quando não no uso por um período de tempo.
• Desligue o suprimento de ar da bomba se é ser inativa por algumas horas.
• O volume material da tomada é governado não somente pelo suprimento de ar mas igualmente pela fonte material disponível na entrada. A tubulação da fonte material não deve ser demasiado pequena ou restritiva. Seja certo não usar a mangueira que pôde desmoronar.
• Quando a bomba de diafragma é usada em um forçado - alimente (a situação da entrada inundada), ele está recomendado que de “uma válvula verificação” esteja instalada na entrada de ar.
• Fixe os pés da bomba de diafragma a uma superfície apropriada para segurar contra dano pela vibração.

Manutenção

• Refira por favor o diagrama esquemático componente nos desenhos de conjunto para olhar acima os números de série e os nomes das peças e para agarrar a informação das peças e do pacote de serviços da manutenção.
• As peças de algum BSK são marcadas como “vestir parte”, que podem conduzir à redução rápida do serviço e do tempo ocioso da máquina.
• Os jogos do serviço são divididos para prestar serviços de manutenção a duas funções separadas da bomba de diafragma: 1. SEÇÃO DO AR, SEÇÃO DE 2. LÍQUIDOS. O segundo FLUIDO - TION é dividido mais para combinar OPÇÕES típicas do MATERIAL da parte.
• Forneça uma superfície de trabalho limpa para proteger as peças moventes internas sensíveis da contaminação da sujeira e do corpo estranho durante a desmontagem e a remontagem do serviço.
• Mantenha bons registros da atividade de serviço e inclua a bomba preven dentro - o programa de manutenção tive.
• Antes de desmontar, esvazie o material capturado no homem da tomada - ifold girando a bomba de cabeça para baixo para o material do dreno da bomba.

DESMONTAGEM FLUIDA DA SEÇÃO

• Remova o distribuidor superior e mais baixo (1) e (11).
• Remova a bola (2), o anel de “O” (3) (47) e o assento da bola (4).
• Remova o tampão fluido (5).

    NOTA: Somente os modelos do diafragma usam um diafragma preliminar (6A) e um diafragma alternativo (6). Refira a vista iliary auxiliar na ilustração fluida da seção.

• Remova o parafuso (10), a arruela (9), o diafragma (6A, 6) e a arruela do diafragma (7, 8).
  NOTA: Não risque nem não estrague a superfície da haste do diafragma (de 23).

REMONTAGEM FLUIDA DA SEÇÃO

• Remonte no ordem inversa.
• Limpe e inspecione todas as peças. Substitua as peças gastas ou danificadas com as peças novas como necessário.
• Lubrifique a haste do diafragma (de 23) e 25) Anel de “Y” com graxa.
• Fixe a haste do diafragma (23) com a ferramenta auxiliar da instalação.
• Antes da asseguração final dos parafusos e das porcas, determine por favor se o diafragma (6A, 6) está alinhado com o tampão fluido (5) corretamente para evitar a torção do diafragma.
• Para os modelos usando o diafragma do Teflon: três diafragmas de borracha (6) no lado, que são identificados por meio de AREJAM O LADO de “câmara ar” são montados em face do corpo de bomba.
• Ligue a bomba, verifique a asseguração e a selagem depois que corre por um período de tempo.
